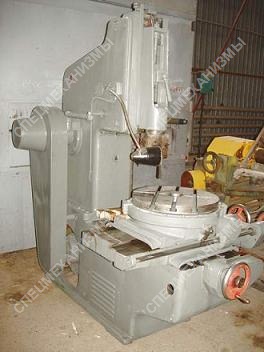

Станок долбежный мод. 7А420
Стоимость: Уточняйте
Предназначен для обработки долблением плоских и фасонных поверхностей, изготовления шпоночных пазов, шлицев, поднутрений и канавок в цилиндрических, конических, фасонных и плоских поверхностях. Применяется в единичном и мелкосерийном производстве, а также в ремонтных мастерских. Конструкция долбежного станка позволяет производить долбление «в упор» с перебегом резца не более 5 мм. Также может обрабатывать наклонные поверхности под углом до 10° благодаря наличию устройства поворота направляющих салазок долбяка. Оснащен трехпозиционным поворотным столом, позволяющим обрабатывать поверхности при выполнении обычных строгальных работ, поверхности с уклоном с использованием наклоняемого стола, шлицевые отверстия, шпоночные пазы, долбежные работы с использованием круглого стола и долбежной головки. Трехпозиционный стол может перемещаться по трем координатам (вертикально, горизонтально, вокруг собственной оси для установления нужной позиции).
| Технические характеристики: | |
|---|---|
| Рабочий ход долбяка, мм | 20-200 |
| Расстояние от плоскости стола до нижней поверхности направляющих долбяка, мм | 320 |
| Расстояние от наружной поверхности резцовой головки до внутренней поверхности станины, мм | 450 |
| Высота обрабатываемого изделия при обработке наружной поверхности, мм | 300 |
| Высота обрабатываемого изделия при обработке внутренней поверхности, мм | 100 |
| Усилие резания, кН | 15 |
| Скорость долбяка под нагрузкой, двойных ходов в минуту | 32,49,66,101 |
| Диаметр стола, мм | 500 |
| Продольный ход стола, мм | 500 |
| Поперечный ход стола, мм | 400 |
| Круговой ход стола, град. | 360 |
| Диапазон продольных подач стола на один двойной ход долбяка, мм | 0,1-1,2 |
| Диапазон поперечных подач стола на один двойной ход долбяка, мм | 0,1-1,2 |
| Диапазон круговых подач стола на один двойной ход долбяка, град. | 0,07-0,8 |
| Количество фиксированных положений стола | 12 |
| Мощность привода главного движения, кВт | 3,6 |
| Габаритные размеры, мм: | |
| длина | 1900 |
| ширина | 1270 |
| высота | 2175 |
| Масса, кг | 2000 |
