Станок консольный универсально-фрезерный 6Т83Ш-1 1990 г.в.
Стоимость:

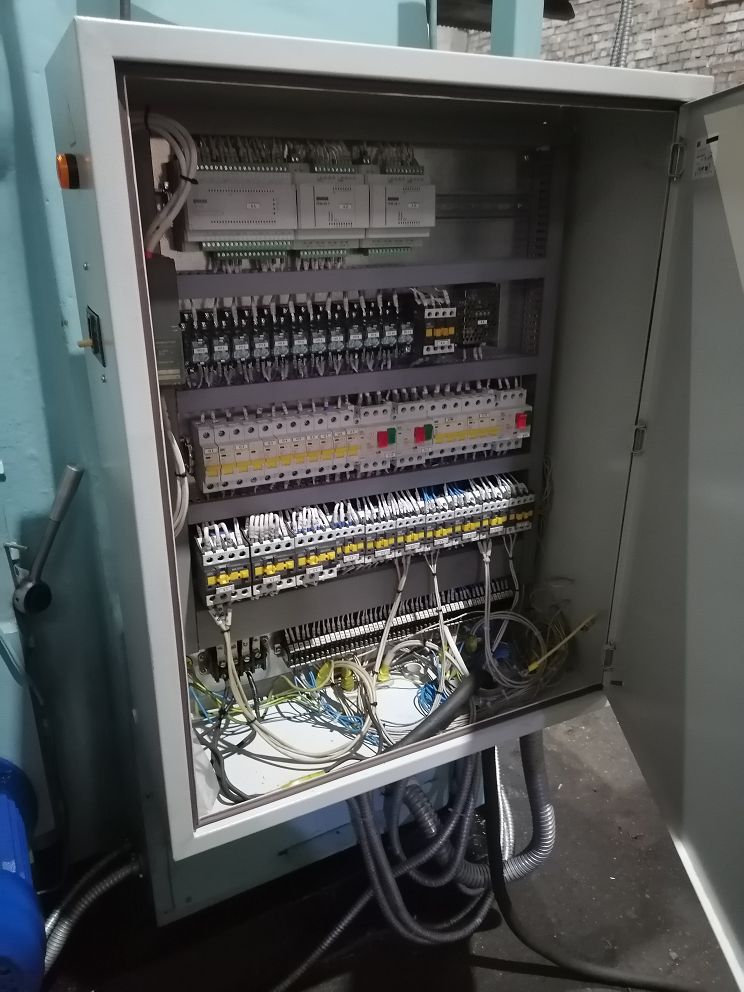

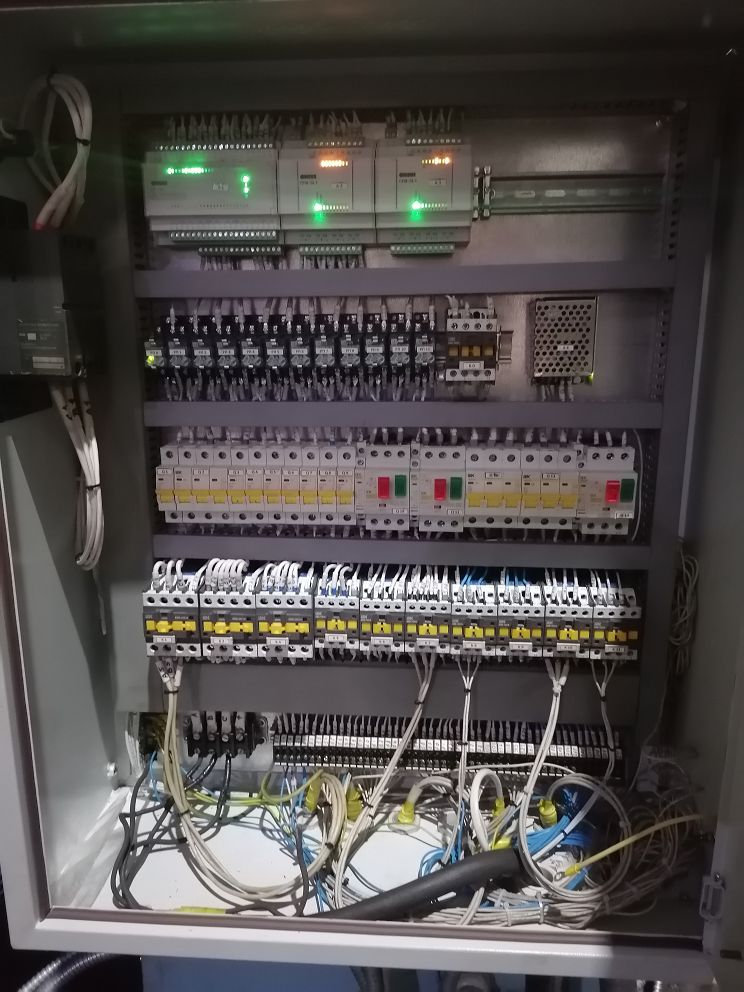

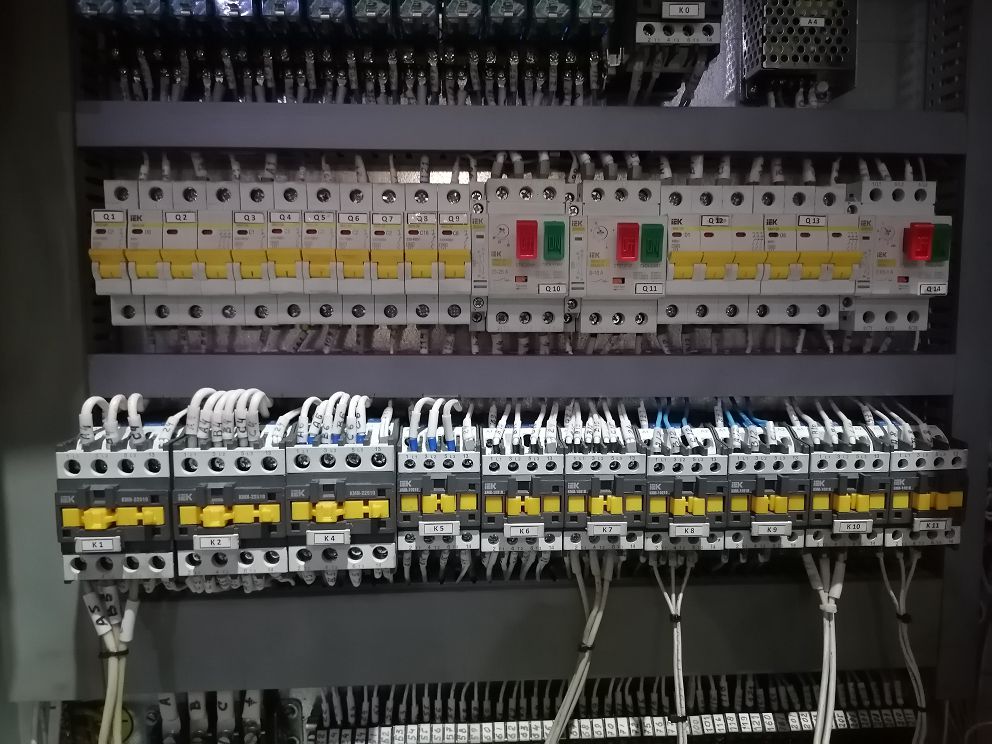

Станок консольный универсально-фрезерный мод. 6Т83Ш-1- 1990 г.в. Капитальный ремонт механической части и модернизация электроавтоматики (Изготовление нового электрошкафа, замена трасс, электрических муфт, рукавов, электродвигателей) произведены силами нашей организации в текущем году.
Станок сдан и отгружен Заказчику.
• Произведена демонстрация станка в работе на всех режимах;• Произведены испытания на силовое резание;
• Произведена сдача на тех. точность (Отклонение от параллельности рабочей поверхности стола траектории его продольного и поперечного перемещения, отклонение от перпендикулярности рабочей поверхности стола траектории его вертикального перемещения в продольной и поперечной плоскостях не превышает 20 микрон).

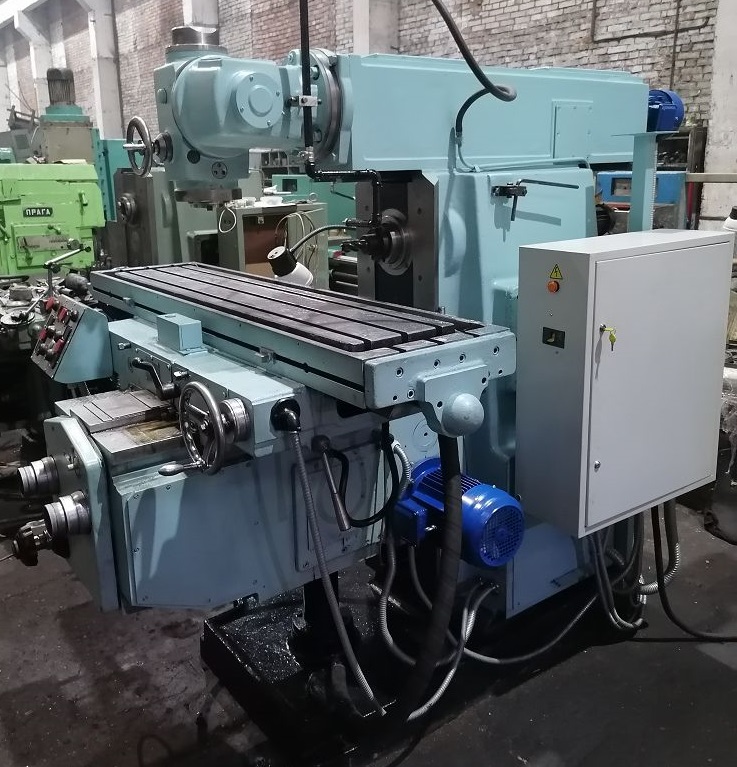

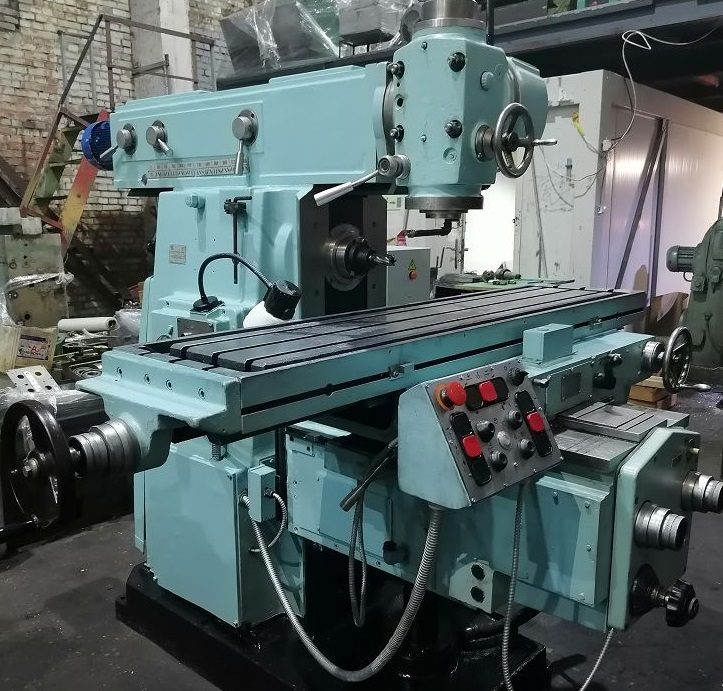

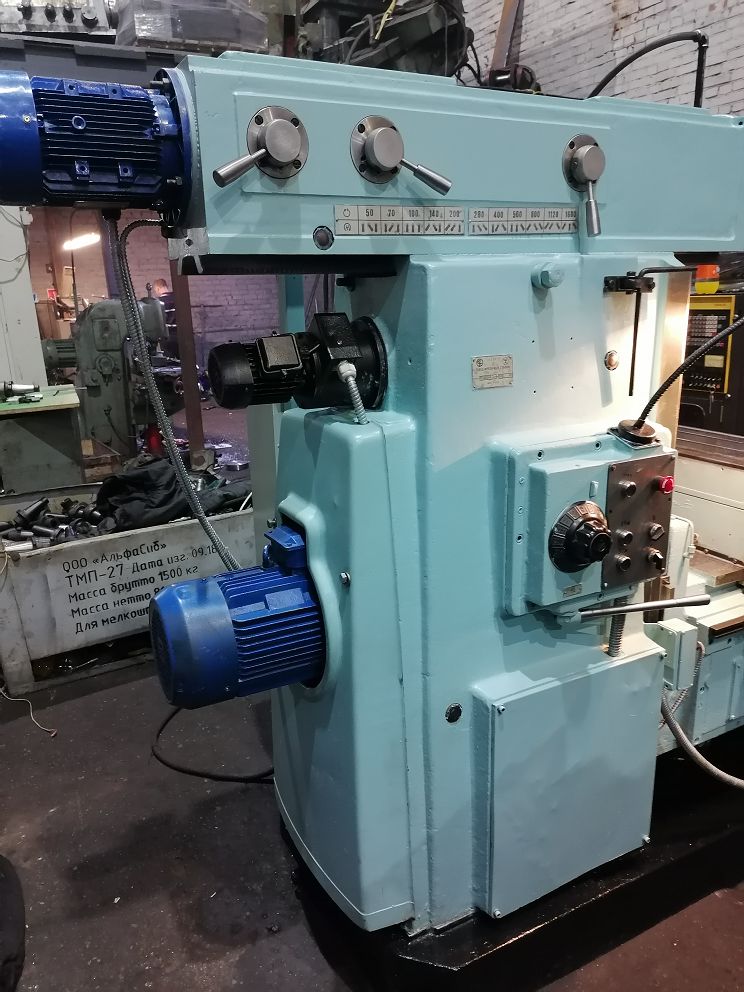

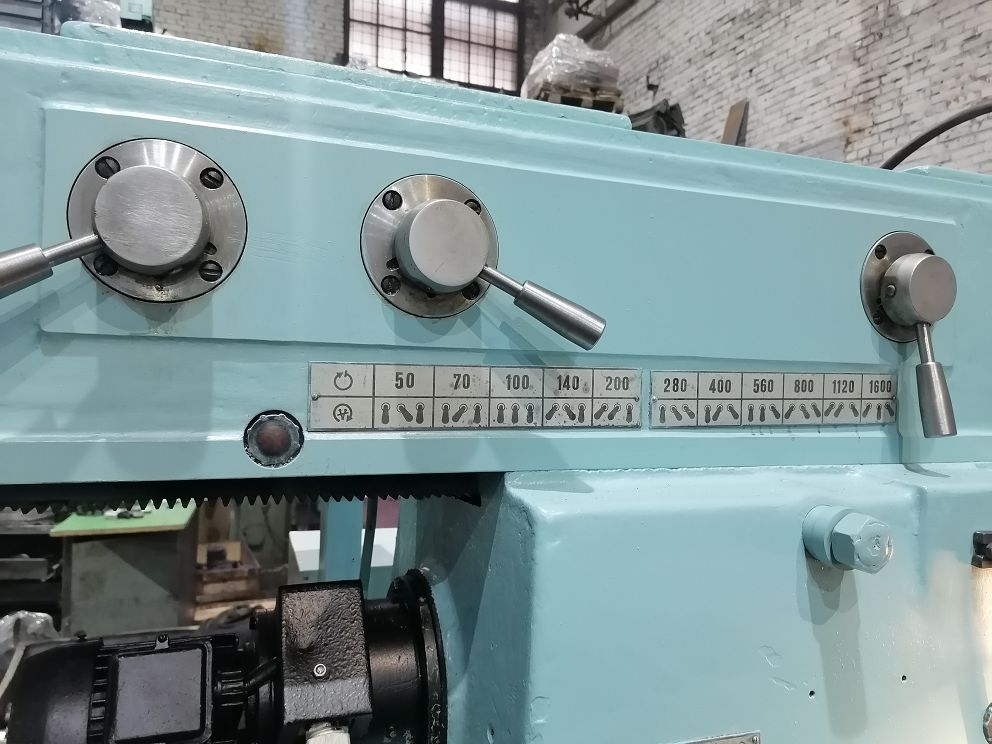

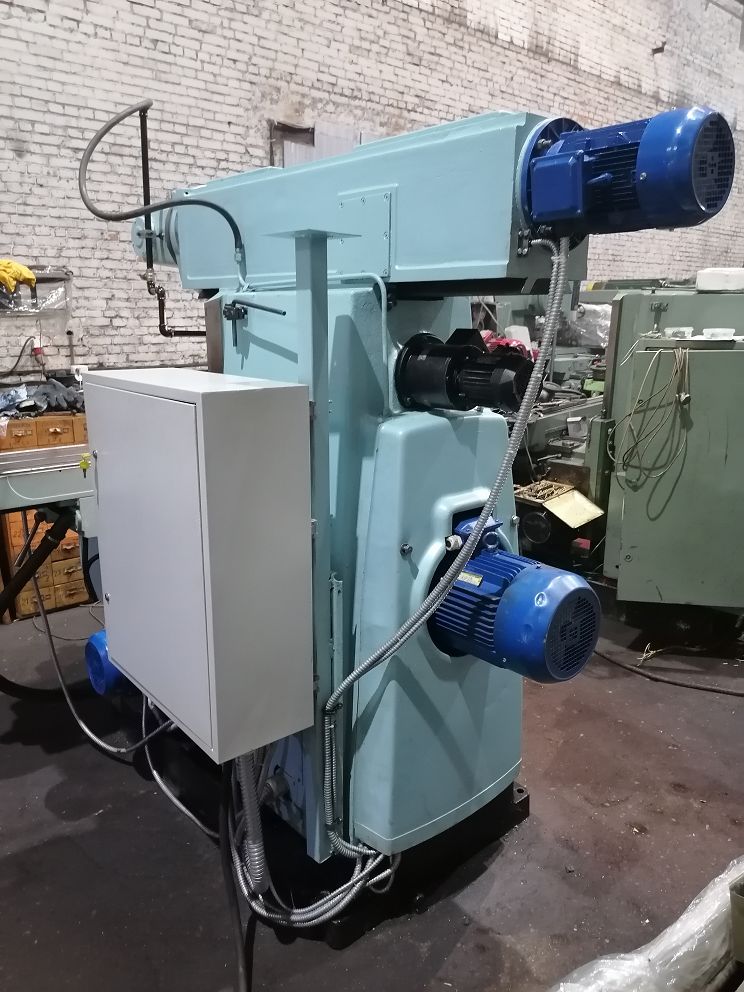

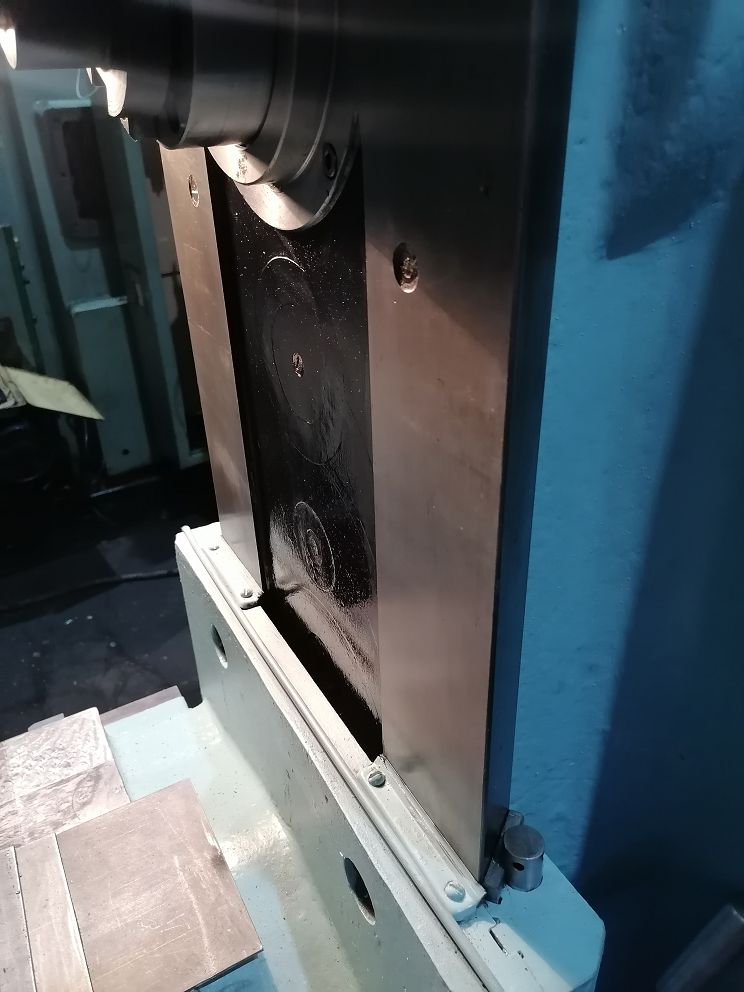

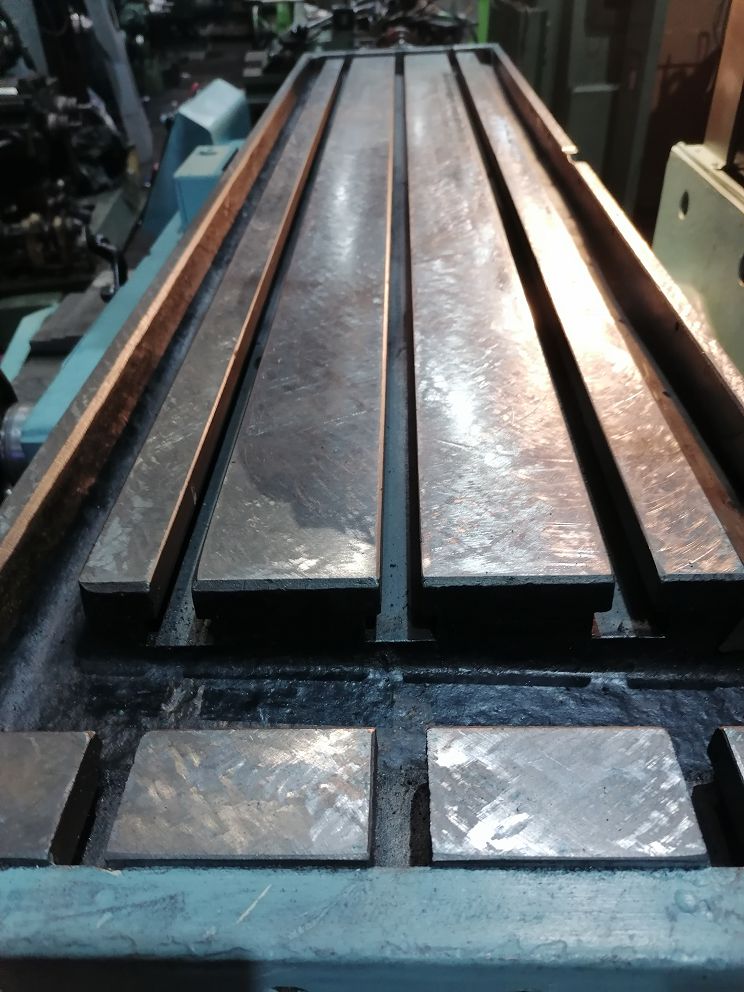

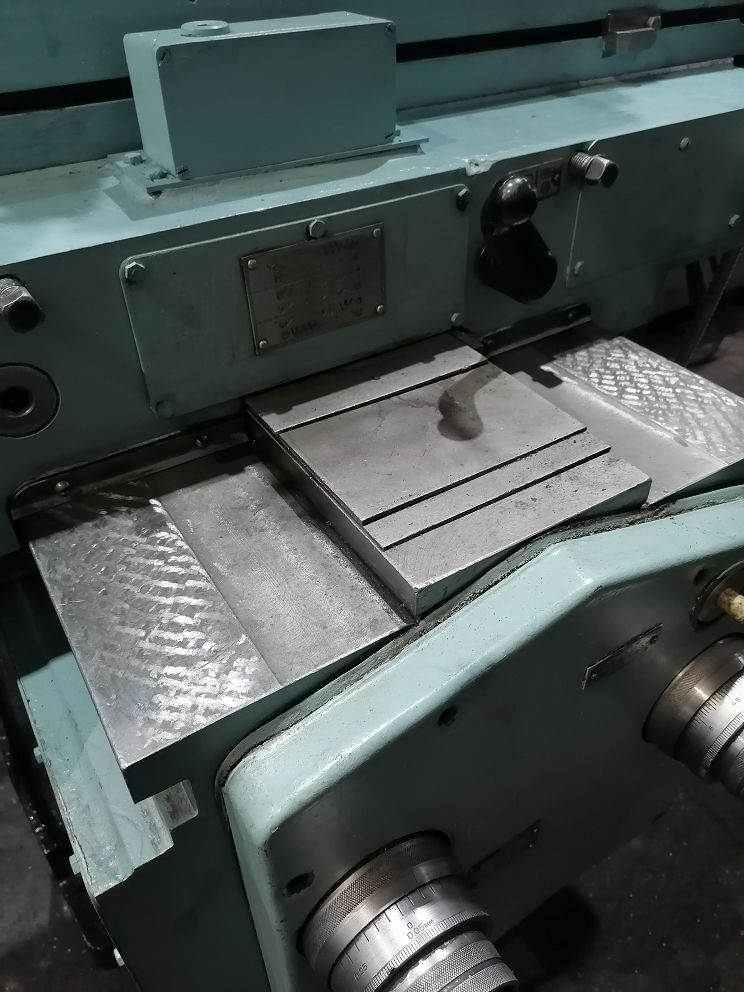

Представляем фотографии именно этого станка.
Широкоуниверсальный фрезерный станок мод. 6Т83Ш-1 предназначен для выполнения разнообразных фрезерных, сверлильных и расточных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяется для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.
Станок оснащен хоботом, на котором установлены накладная и поворотная шпиндельные головки с индивидуальной коробкой скоростей и отдельным приводом. Данная конструкция обеспечивает возможность обработки заготовок под разными углами. Наличие отдельного силового горизонтального шпинделя позволяет использовать этот станок как горизонтально-фрезерный.
Мощность приводов и высокая жесткость станка позволяет применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов.
Основные конструктивные преимущества станка:
• интегрированный современный контроллер;• механизированное крепление инструмента в шпинделе;
• устройство периодического регулирования величины зазора в винтовой паре продольной подачи;
• предохранительная муфта защиты привода подач от перегрузок;
• торможение шпинделя при остановке электромагнитной муфтой;
• возможность управления параметрами электромагнитных муфт.
Основные технологические преимущества станка:
• возможность работы с тремя подачами одновременно;• широкий диапазон частот вращения шпинделя и подач стола;
• высокая мощность привода;
• повышенный класс точности;
• возможность одновременной работы двумя шпинделями;
• высокая жесткость;
• надежность и долговечность.
Технологические возможности станка могут быть расширены за счет применения на нем делительной головки, поворотного или глобусного столов.
| Технические характеристики: | |
| Размеры рабочей поверхности стола, мм | 1600х400 |
| Наибольшее перемещение стола, мм: | |
| Продольное | 420 |
| Поперечное | 400 |
| Вертикальное | 420 |
| Возможность управления параметрами электромагнитных муфт | Да |
| Расстояние от оси горизонтального шпинделя до рабочей поверхности стола, мм | 30-450 |
| Пределы частот вращения шпинделя, мин -1 | 31,5-1600 |
| Диапазон подач стола, мм/мин: | |
| Продольных | 12,5-1600 |
| Поперечных | 12,5-1600 |
| Вертикальных | 4,1-530 |
| Ускоренное перемещение стола, мм/мин: | |
| Продольное | 4000 |
| Поперечное | 4000 |
| Вертикальное | 1330 |
| Мощность электродвигателей приводов, кВт: | |
| основного шпинделя | 11 |
| подач стола | 3 |
| вертикальной головы | 3 |
| Конус шпинделя по ГОСТ 30064-93 | |
| Основного | ISO 50 |
| вертикальной головы | ISO 40 |
| Максимальное тяговое усилие приводов стола, Н: | |
| продольное и поперечное | 40000 |
| Вертикальное | 25000 |
| Габаритные размеры, мм: длина | 2320 |
| Ширина | 1975 |
| Высота | 1970 |
| Масса станка с электрооборудованием, кг | 4600 |
