Станок токарно-винторезный модель 16А20Ф3 с ЧПУ NC-201M 1990 г.в.
Стоимость:
Станок токарно-винторезный модель 16А20Ф3 с ЧПУ NC-201M - 1990 г.в. Капитальный ремонт механической части. Модернизация (замена электрики, электроавтоматики, датчиков, трасс УЧПУ, приводов). Ремонт и модернизация произведены силами нашей организации в текущем году.
Станок сдан и отгружен Заказчику.
• Произведена демонстрация станка в работе на всех режимах;
• Произведены испытания на силовое резание;
• Произведена сдача на тех. точность (конусность при проточке заготовки на 250 мм - 10 микрон).

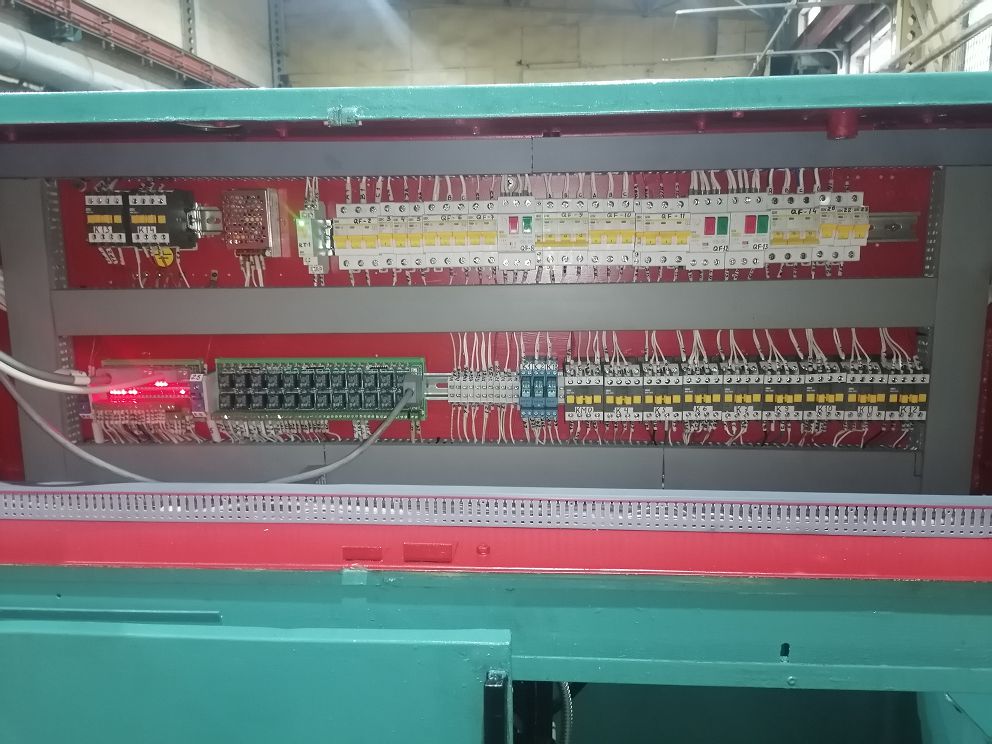

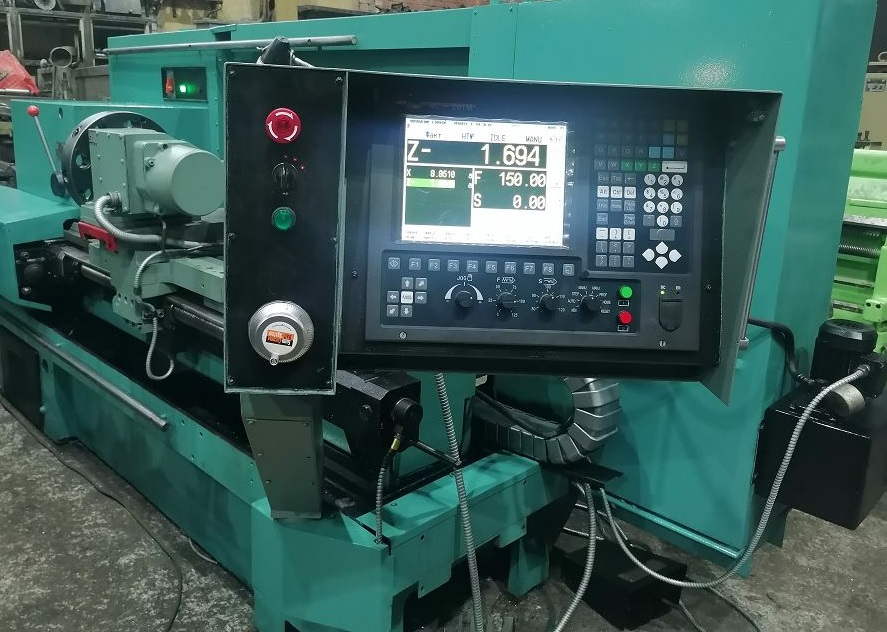

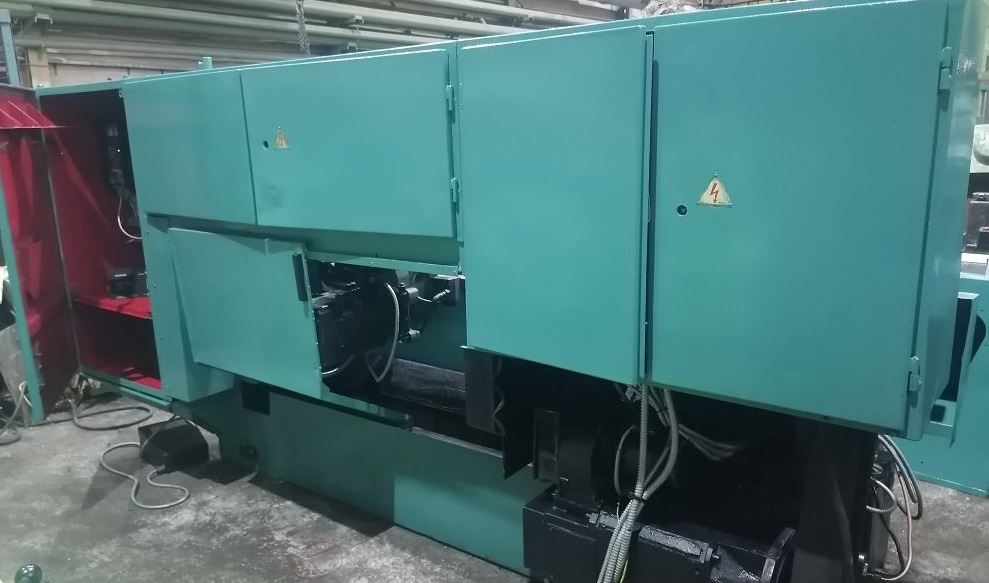

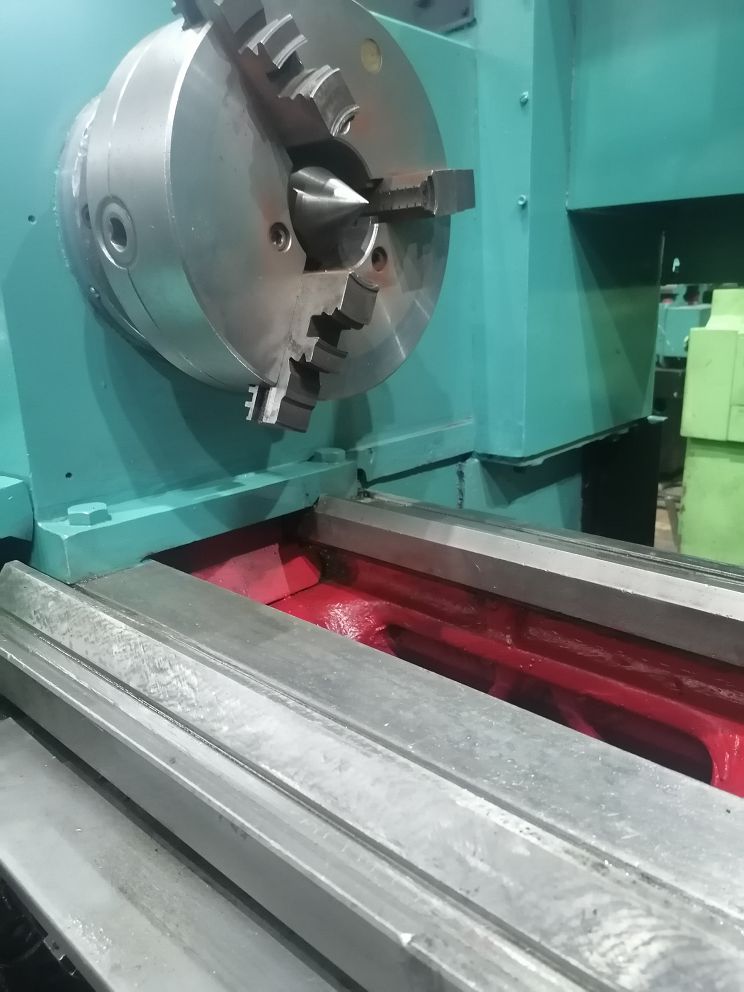

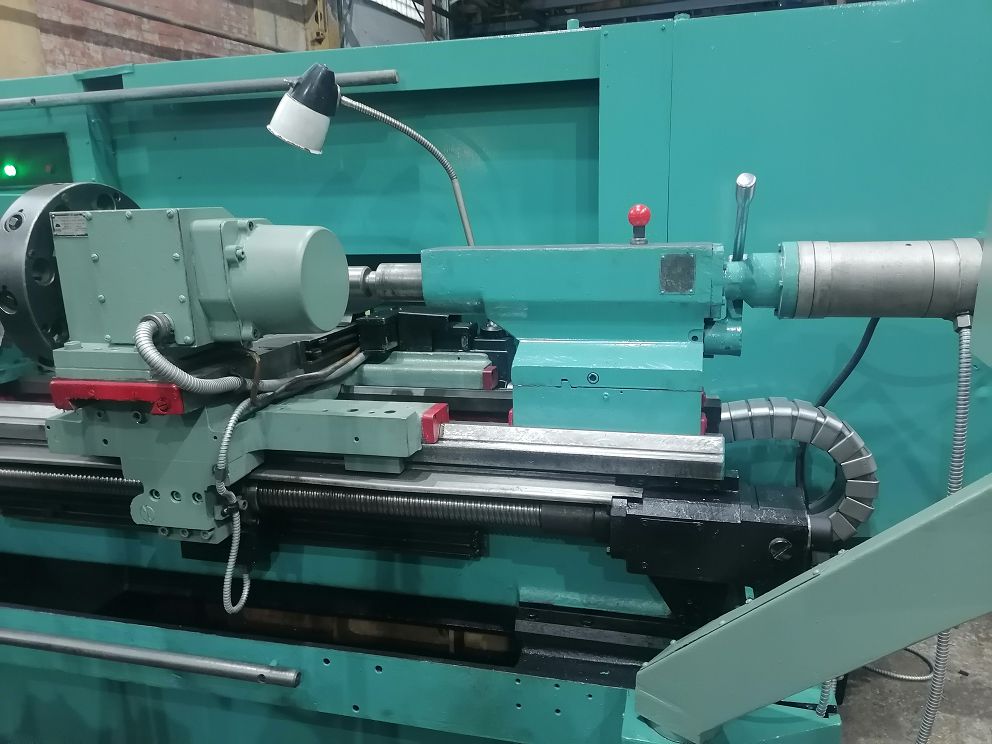

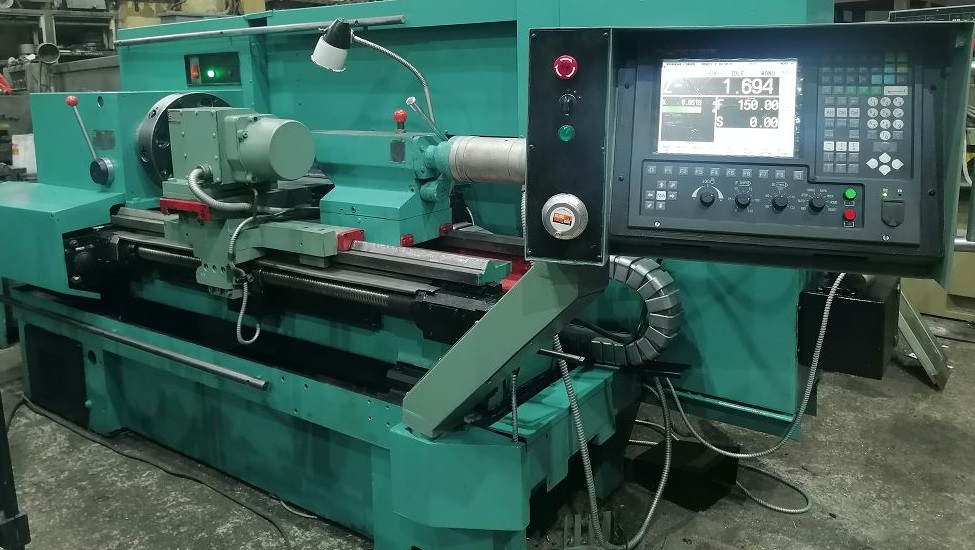

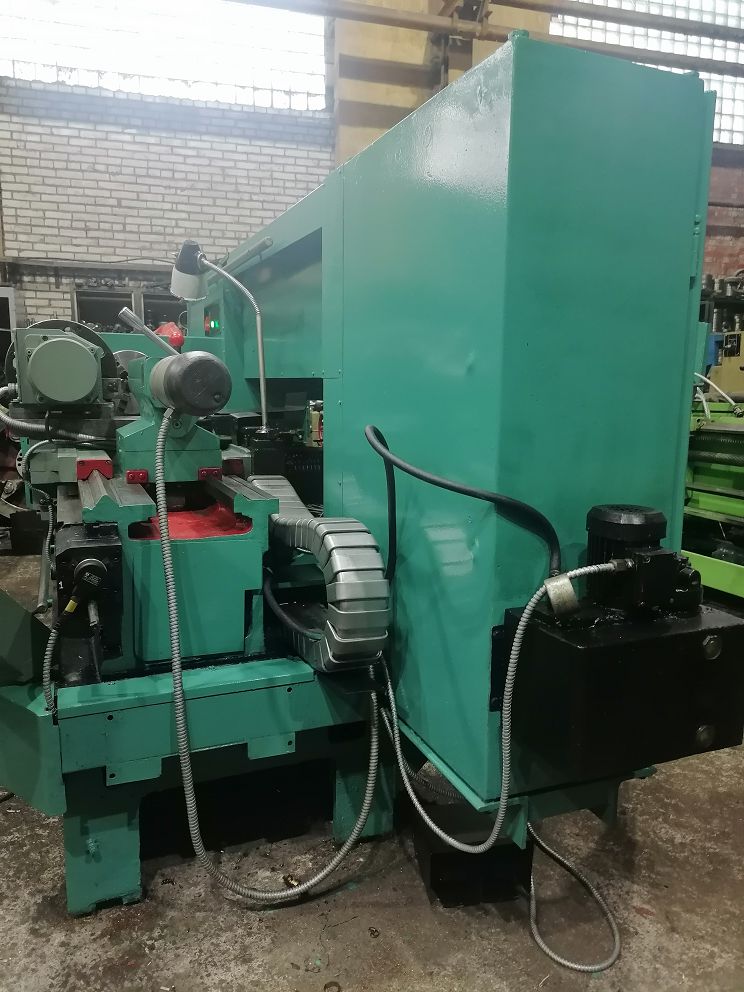

Представляем фотографии именно этого станка.
Модернизация:
• Демонтаж старой электрики, электроавтоматики, плат приводов, УЧПУ, проводки;
• Мойка, чистка, внутренний окрас электрошкафов;

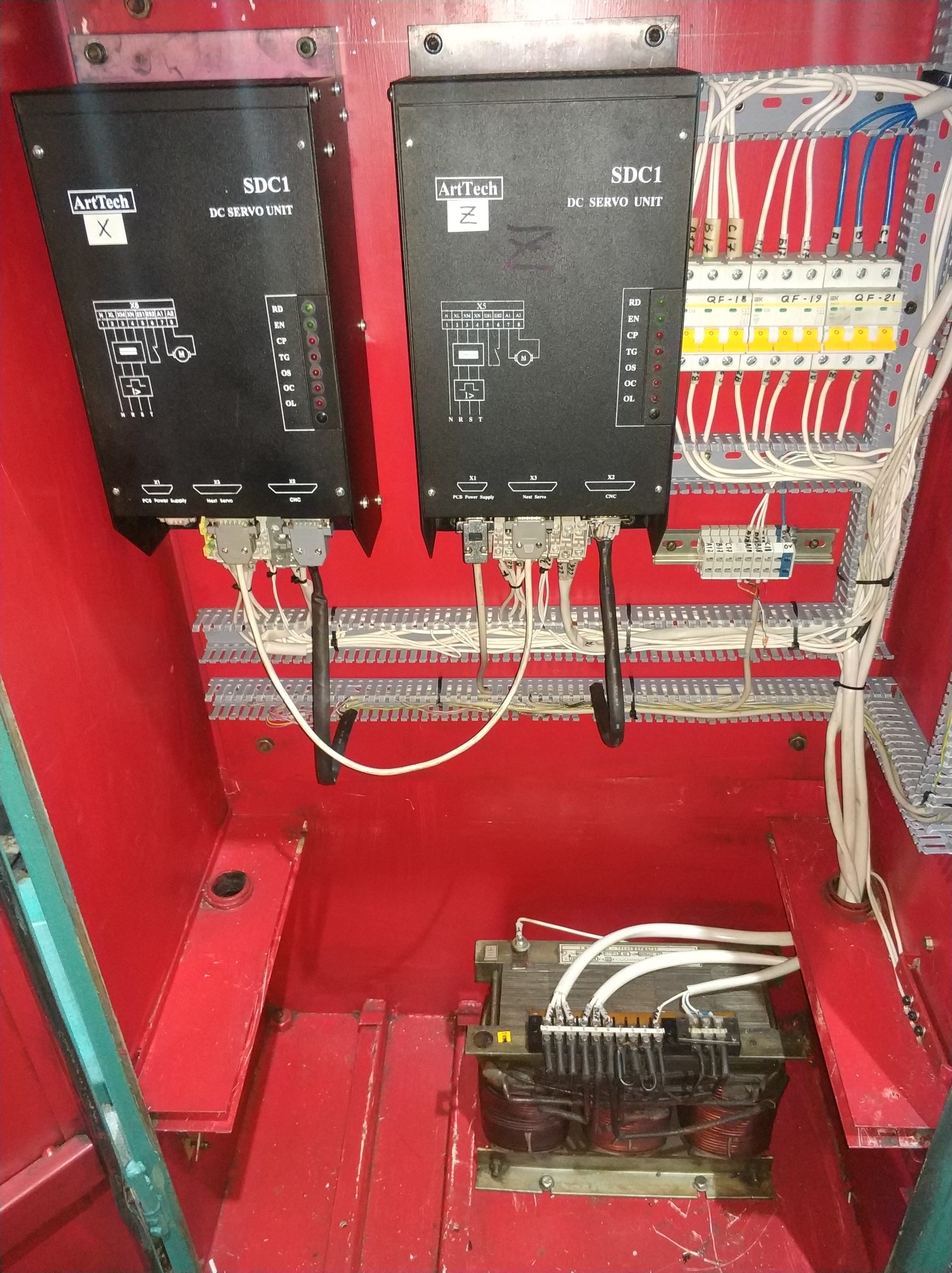

• Монтаж новой электрики, электроавтоматики, приводов, УЧПУ, датчиков, трасс;
• Программирование;
• Отладка.
Капитальный ремонт:
• Разборка, промывка узлов;
• Восстановление ручным шабрением (под синьку) поверхностей направляющих станины, суппорта, задней бабки;
• Ремонт механизмов:
- Замена всех подшипников и втулок;
- Замена изношенных зубчатых колес (замена обязательна при деформации, трещинах, если выработана посадка, при износе зубьев, сколах на зубьях);
- Замена изношенных валов (замена обязательна при деформации, трещинах, если выработана посадка, если выработаны шлицы; если вал-шестерня - при износе зубьев, сколах на зубьях);

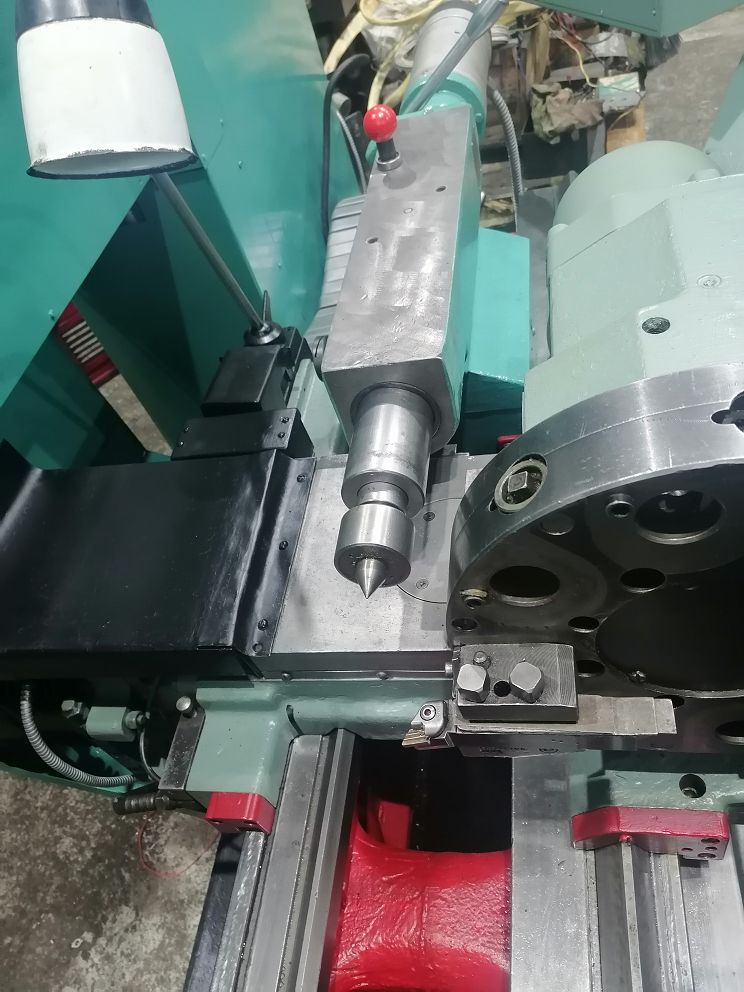

• Ремонт задней бабки;
• Ремонт насосов и арматуры систем смазки и охлаждения;
• Ремонт электромеханического устройства смены инструмента;

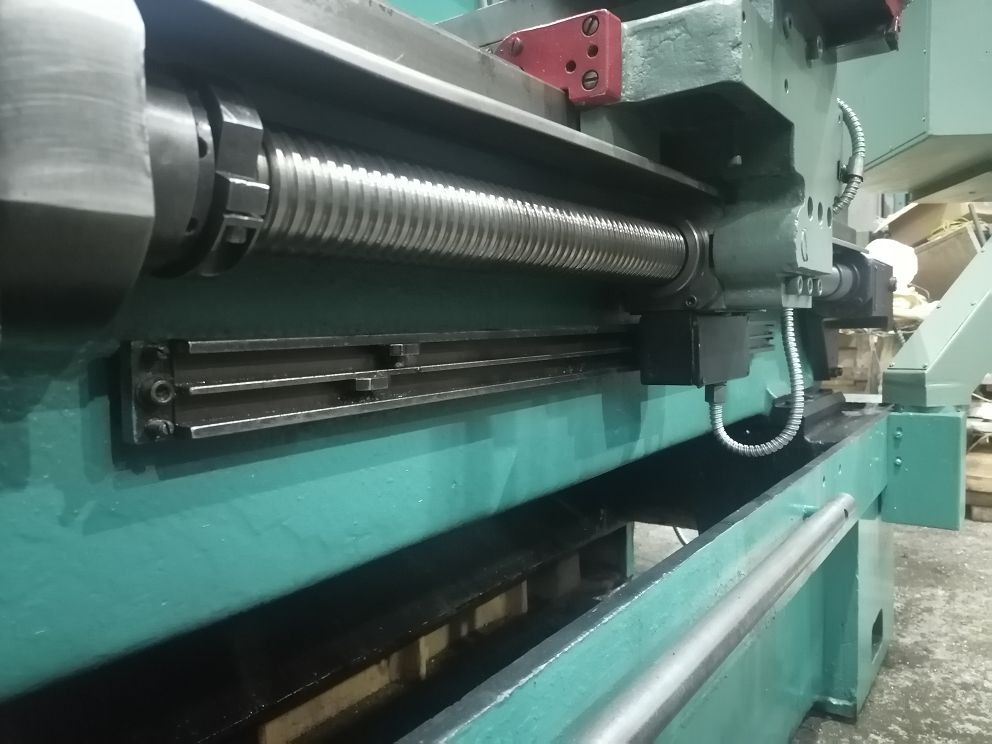

• Ремонт ШВП;
• Ремонт электродвигателей;
• Сборка. Обкатка на холостом ходу (на всех скоростях и подачах) с проверкой на шум и нагрев;
• Подготовка к окрасу (мойка поверхностей), очистка емкости СОЖ, окрас поверхностей стойкими красками;
• Выставка передней бабки;
• Выставка задней бабки (регулировка высоты центров);
• Точение заготовки (силовое точение, чистовое точение), контроль точности.
Гарантия 12 месяцев.
Предназначен для токарной обработки в автоматическом режиме наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности по заранее составленной управляющей программе. Область применения станка: мелкосерийное и серийное производство.
| Технические характеристики: | |
| Класс точности | П |
| модель ЧПУ | NC-201M |
| Наибольший диаметр изделия, устанавливаемого над станиной, мм | 500 |
| Наибольший диаметр обрабатываемого изделия, мм: | |
| над станиной | 320 |
| над суппортом | 200 |
| Наибольшая длина обрабатываемого изделия, в зависимости от применяемой инструментальной головки, мм: | |
| при 6-позиционной головке | 900 |
| Наибольшая длина устанавливаемого изделия в центрах, мм | 1000 |
| Диаметр цилиндрического отверстия в шпинделе, мм | 55 |
| Наибольший ход суппорта, мм: | |
| Поперечный | 210 |
| Продольный | 905 |
| Максимальная рекомендуемая скорость рабочей подачи, мм: | |
| Продольной | 2000 |
| Поперечной | 1000 |
| Количество одновременно управляемых координат | 2 |
| Дискретность задания перемещения, мм | 0,001 |
| Пределы частот вращения шпинделя, мм-1 | 20...2500 |
| Максимальная скорость быстрых перемещений, мм/мин: | |
| Продольных | 6000 |
| Поперечных | 6000 |
| Мощность, кВт | 11 |
| Габариты, мм: | |
| Длина | 3700 |
| Ширина | 1700 |
| Высота | 2145 |
| Масса, кг | 4050 |
